Software Defined Radio
Hersteller: RF-SYSTEM
Modell: PMSDR
Bänder: 0,1 - 55 MHz
Baujahr: 2010
Sehr gut dokumentierter Baustatz, Aufwand 1-2h,
optionales Display für Frequenz und Softwareversion, optionales integriertes Switchboard
Hersteller: RF-SYSTEM
Modell: PMSDR
Bänder: 0,1 - 55 MHz
Baujahr: 2010
Sehr gut dokumentierter Baustatz, Aufwand 1-2h,
optionales Display für Frequenz und Softwareversion, optionales integriertes Switchboard
Software Defined Radio, kurz SDR, ist ein Receiver oder Transceiver bei dem die Hauptfunktionen durch die Software ausgeführt werden. Frequenzwahl und Demodulation übernimmt der PC, Filter lassen sich Softwareseitig einstellen. Eingesetzt wird bei mir zur Zeit HDSDR. Dank des beim PMSDRingebauten optionalen Switchboards können vorhandene Transceiver als Sender verwendet werden, bei Verwendung der CAT Schnittstelle lassen sich sogar PM-SDR und Transceiver in beide Richtungen steuern.
Ein Zugewinn fürs Shack mit grossem Spassfaktor.
Ein Zugewinn fürs Shack mit grossem Spassfaktor.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Antennentuner
Hersteller: MFJ Enterprises
Modell: 945E
Bänder: 1,8 - 60MHz
Baujahr: 2010
Hersteller: MFJ Enterprises
Modell: 945E
Bänder: 1,8 - 60MHz
Baujahr: 2010
Recht einfacher Tuner bis zu 300W, funktioniert aber bei mir bis jetzt einwandfrei
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

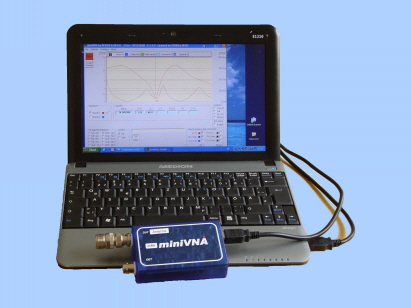

Netzwerkanalysator
Hersteller: miniRadioSolutions
Modell: miniVNA
Bänder: 0,1 - 180MHz
Baujahr: 2009
Kommentar: Damit geht das Abstimmen der Antenne richtig fix
Hersteller: miniRadioSolutions
Modell: miniVNA
Bänder: 0,1 - 180MHz
Baujahr: 2009
Kommentar: Damit geht das Abstimmen der Antenne richtig fix
Herstellerbeschreibung:
The miniVNA is a tiny antenna analyser working from 0.1 to 180MHz. It is connected to a computer with just one USB cable, power is supplied over USB. An internal option for serial (RS-232) communications is available as well.
The miniVNA allows you to quickly analyze any antenna over a user defined frequency range between 0.1 and 180MHz. You see at a glance where the antenna is resonant, what the SWR is and what the return loss is. The best (minimal) SWR frequency is automatically found and displayed.
Two markers can be freely placed within the shown frequency range and measure impedance [Z], resistance [R], phase [ ] and other values at these points.
Other functions of the mniVNA allows you to measure cable losses, cable length, transmission, bandwidth and quality of filters etc.
With it's extremely small size, low power consumption and easy to use software interface the miniVNA offers a perfect device for HF/VHF measurements for the radio amateur. Whether at home in your shack or in the field during a fieldday or expedition. Size 90 x 85 x 25mm, ConnectorsS BNC.
The miniVNA is a tiny antenna analyser working from 0.1 to 180MHz. It is connected to a computer with just one USB cable, power is supplied over USB. An internal option for serial (RS-232) communications is available as well.
The miniVNA allows you to quickly analyze any antenna over a user defined frequency range between 0.1 and 180MHz. You see at a glance where the antenna is resonant, what the SWR is and what the return loss is. The best (minimal) SWR frequency is automatically found and displayed.
Two markers can be freely placed within the shown frequency range and measure impedance [Z], resistance [R], phase [ ] and other values at these points.
Other functions of the mniVNA allows you to measure cable losses, cable length, transmission, bandwidth and quality of filters etc.
With it's extremely small size, low power consumption and easy to use software interface the miniVNA offers a perfect device for HF/VHF measurements for the radio amateur. Whether at home in your shack or in the field during a fieldday or expedition. Size 90 x 85 x 25mm, ConnectorsS BNC.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

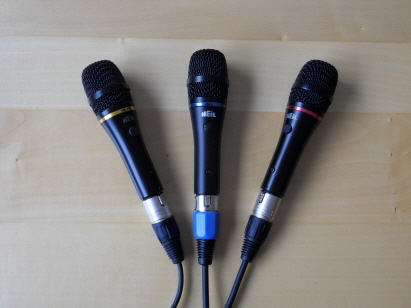

Kleine handliche Mikrofone vom Hersteller Heil/USA.
Von links nach rechts:
Heil HM pro: Die orginale Kapsel wurde entfernt, sie klang einfach nur dumpf, denke mal sie war defekt. Neues Innenleben: 60 Cent Electretkapsel, ELV Kompressor Vorverstärker 1:4
Klingt hervorragend am Icom IC 7400 und Yaesu FT 857D
HM-5: Klingt sehr gut am Icom IC 7400, Yaesu FT 857D und FT 817ND
HM-4: Brauchbar am Yaesu FT 857D und FT 817ND, näselnder Klang am Icom IC 7400
Von links nach rechts:
Heil HM pro: Die orginale Kapsel wurde entfernt, sie klang einfach nur dumpf, denke mal sie war defekt. Neues Innenleben: 60 Cent Electretkapsel, ELV Kompressor Vorverstärker 1:4
Klingt hervorragend am Icom IC 7400 und Yaesu FT 857D
HM-5: Klingt sehr gut am Icom IC 7400, Yaesu FT 857D und FT 817ND
HM-4: Brauchbar am Yaesu FT 857D und FT 817ND, näselnder Klang am Icom IC 7400
Meine Parameter zum Betrieb der Heil Mikrofone
Icom 7400: TX BW=WIDE, CMP off, TX Bass -2, TX Treble +5
Yaesu 857D: CFIL, LSB T -100, USB T +100, DSP MIC EQ off, PROC off
Yaesu 817ND OP Filter off, T LSB + 100, T USB +100
Icom 7400: TX BW=WIDE, CMP off, TX Bass -2, TX Treble +5
Yaesu 857D: CFIL, LSB T -100, USB T +100, DSP MIC EQ off, PROC off
Yaesu 817ND OP Filter off, T LSB + 100, T USB +100
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

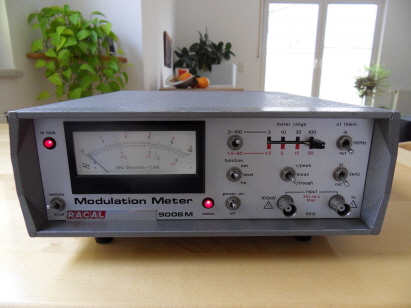

Modulationsmessgerät (FM Hubmessgerät / Deviationmeter)
Hersteller: RACAL
Modell: 9008M
Bänder: 1,5 MHz - 2 GHz
Baujahr: ca. 1976
Hersteller: RACAL
Modell: 9008M
Bänder: 1,5 MHz - 2 GHz
Baujahr: ca. 1976
Modulations-Meßgerät ohne Abstimmen und Eichen vor jeder Messung,
Frequenzbereich 1,5 MHz bis 2 GHz
AM-Messung bis 100% mit 6 geeichten Meßbereichen
FM-Hubmessung bis 100 kHz mit 8 geeichten Bereichen
automatische Pegeleinstellung
Eingangsspannung 10 mV bis 1 V
Impedanz 50 Ohm
Frequenzbereich 1,5 MHz bis 2 GHz
AM-Messung bis 100% mit 6 geeichten Meßbereichen
FM-Hubmessung bis 100 kHz mit 8 geeichten Bereichen
automatische Pegeleinstellung
Eingangsspannung 10 mV bis 1 V
Impedanz 50 Ohm
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

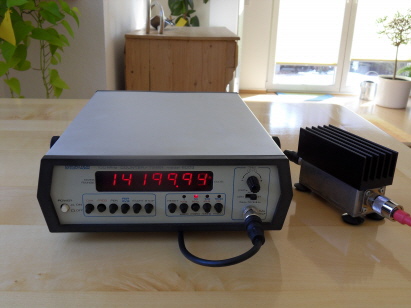

Frequenzzähler / Counter
Hersteller: Kontron Elektronik
Modell: 6003
Bänder: 10Hz - 120MHz
Zeitbasis (Drift ca. 1x10E-7/d)
Baujahr: ca. 1976
Kommentar: Sehr solides Gerät, gibt es hin und wieder günstig gebraucht zu kaufen, sicherlich brauchbarer als manches zweifelhafte Gerät aus China
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

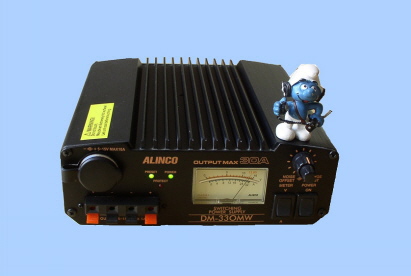

Schaltnetzteil
Hersteller: Alinco
Modell: DM-330MW
Baujahr: 2008
Kommentar:
5-15 Volt DC 30A, 4 Ausgänge, HF fest, Kurzschlussfest, analoge Anzeige für Spanung und Strom, programmierbarer Spannungsvorwahl, Taktfrequenz einstellbar zur Elemenierung von Störungen.
Hersteller: Alinco
Modell: DM-330MW
Baujahr: 2008
Kommentar:
5-15 Volt DC 30A, 4 Ausgänge, HF fest, Kurzschlussfest, analoge Anzeige für Spanung und Strom, programmierbarer Spannungsvorwahl, Taktfrequenz einstellbar zur Elemenierung von Störungen.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
