Vertikalantenne


Hersteller: HyGain


Modell: AV640


Bänder: 40, 30, 20, 17, 15, 12, 10, 6m


Baujahr: 2007








Kommentar: Gute Multibandantenne, Aufgrund der flachen Abstrahlung gut für Funkverbindungen ab ca. 500km - 1000km, Europa immer möglich, meistens auch USA und Südamerika, je nach Bedingungen auch Japan und Südafrika.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Vertikalantenne


Hersteller:                Diamond


Modell:                     X300N


Bänder:                    2 Meter, 70 cm


Baujahr:                   2010

Dualbandantenne (2x 5/8 Lambda bei 2 Meter, 5x 5/8 Lambda bei 70 cm), erreichbare Relaisstationen: Ulm, Zugspitze, Göppingen, Oberammergau. Eine Relaisstation ist eine automatisch arbeitende Funkstation, üblicherweise auf einem exponierten Standort, die durch Umsetzung und Verstärkung der Signale von einer Eingabefrequenz  auf einer Ausgabefrequenz  Verbindungen von festen, portablen oder mobilen Funkstationen ermöglicht. Bei einigen Relaisstationen ist über Echolink oder D-Star weltweiter Funkbetrieb möglich.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

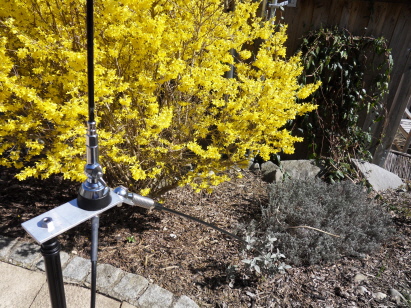

Portabelantenne DV 27S


Hersteller:                ?


Modell:                     DV 27S


Bänder:                    10, 15, 17, 20 and 40 Meter


Baujahr:                   2008





Verlängerungen für den 130cm Strahler DV27S aus V2A Schweissdraht:


10-Meter-Band,  14cm
15-Meter-Band,  47cm
17-Meter-Band,  73cm
20-Meter-Band,  130cm
40-Meter-Band,  Angelrute mit Drahtverlängerung, ca 500cm


Verlängerungen für das 50cm Gegengewicht DV27T:


10-Meter-Band,  14cm
15-Meter-band,  42cm
17-Meter-Band,  65cm
20-Meter-Band,  107cm


Portabelbertrieb Stativ oder Mast, funktioniert auch gut mit einem Magnetfuss auf dem PKW (das Radial mit der DV27T wird dann nicht benötigt). Sehr preiswerte Möglichkeit um auf Kurzwelle QRV zu sein. Ersetzt  keine Fullsizeantenne, funktionert aber erstaunlich gut, vergleichbar mit Superantennas Mp-1 und das für ca. den halben Preis.



-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Herstellerlink, Mausklick

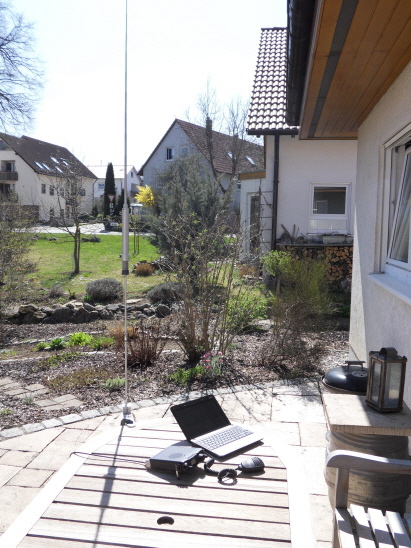

Portabelantenne MP-1


Hersteller:                Super Antennas


Modell:                     MP-1


Bänder:                    40 Meter - 70cm


Baujahr:                   2009


Kommentar: Portabelbertrieb auf Fotostativ Tischklemme oder Magnetfuss auf dem Autodach. Einstellung mittels Schieber über der Verlängerungsspule. Die Mp-1 wird vom Hersteller mit einem 1,1m langem Telelekop ausgeliefert. Da die Spule  ein 3/8 Gewinde hat kann auch recht einfach ein längerer Strahler eingeschraubt werden, z.B. bei ein 2,7m langer Fiberglasstrahler DV27, Teleskop von Buddipole (2,86m) oder MFJ (3,00m). Die Mp-1 kommt damit dann auf eine Gesamtlände von bis zu 5,15m ! Eine fast Baugleiche Antenne wird unter dem Namen HF-P1 vertrieben.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
